Manuelles Einlernen

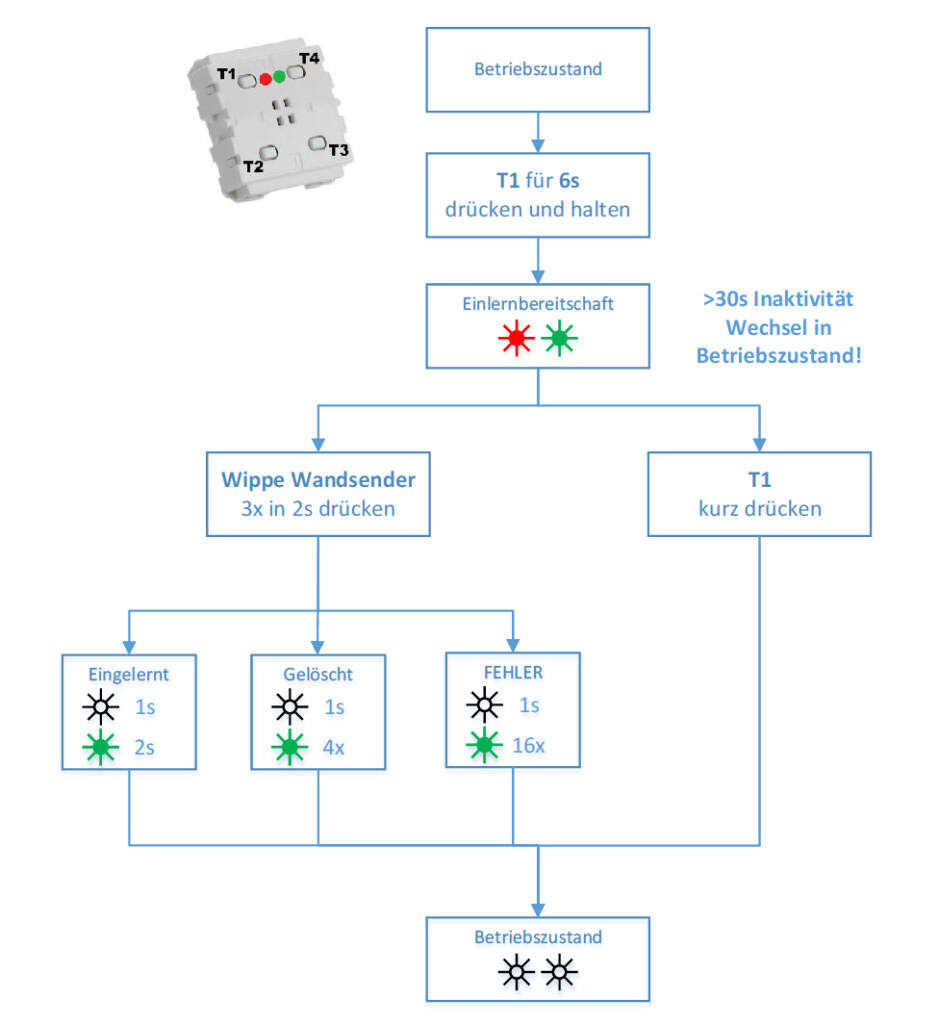

In diesem Artikel erfahren Sie, wie Sie OPUS BRiDGE Aktoren ab Firmware V4 manuell einlernen.
Artikel-Nr. 563.010 / 563.014 / 563.020 / 563.031 / 563.031-IT / 563.076
Hinweise:
• Grundsätzlich wird die jeweils am Wandsender betätigte Wippe eingelernt. Hierbei ist es unerheblich, ob zum Einlernen die Wippe des Wandsenders oben oder unten betätigt wird.
• Bei der OPUS BRiDGE 2 Kanal werden unabhängig von der Betätigung des Wandsenders immer beide Wippen eingelernt. Diese funktionieren dann parallel zu den beiden Serienwippen der OPUS BRiDGE 2 Kanal.
• In einer OPUS BRiDGE können bis zu 14 Wippen von bis zu 14 Wandsendern eingelernt werden. Diese Anzahl verringert sich, wenn in der OPUS BRiDGE bereits andere Geräte eingelernt sind, beispielsweise einer oder mehrere OPUS Smart Motion Sensoren.
• Einlernen und Löschen erfolgen alternierend. Ein bereits eingelernter Wandsender wird damit bei Wiederholung des Einlernvorganges aus der OPUS BRiDGE gelöscht.
• Nicht mehr vorhandene oder funktionierende Wandsender können aus der OPUS BRiDGE manuell nur durch Rücksetzen auf den Auslieferzustand gelöscht werden.
ACHTUNG: Hierdurch werden alle eingelernten Geräte gelöscht!
• Am Ende eines Einlernvorganges sind immer beide LEDs der OPUS BRiDGE ausgeschaltet. Ist eine LED als Kontrolllampe in Verwendung, so signalisiert diese ab dem nachfolgenden Einschalten des Ausganges wieder entsprechend ihrer Konfiguration.
Identifikation OPUS BRiDGE mit den OPUS ConfigTool
Zur vereinfachten Einbindung der OPUS BRiDGE Aktoren in OPUS ConfigTool Projekte übermitteln die OPUS BRiDGE ab Firmware V4 eine OPUS spezifische Nachricht. Diese wird gesendet, wenn die manuell aktivierte Einlernbereitschaft entweder durch kurzes Drücken der Taste T1 oder durch den 30 Sekunden Timeout beendet wird. Die Nachricht nutzt die von der EnOcean Alliance standardisierte Manufacturer Specific Communication und sendet folgenden gerätespezifischen Inhalt:
Manufacturer ID 0x040 Jäger Direkt
ConfigTool ID 0x001 Identifikation für OPUS ConfigTool
Product Reference 0xPPPPPPPP Definition siehe nachfolgende Tabelle
ConfigTool Data 0xDDDDDDDD Daten für OPUS ConfigTool
Produkt | Artikelnummer | Product Reference | |
|---|---|---|---|
OPUS BRiDGE 1 Kanal Schalter | 563.010 | 0x00000005 | |
OPUS BRiDGE 2-poliger Schalter | 563.014 | 0x0000000F | |
OPUS BRiDGE 2 Kanal Schalter | 563.020 | 0x00000006 | |
OPUS BRiDGE Rollladen/Jalousie | 563.031 | 0x00000004 | |
OPUS BRiDGE Impuls-Motorsteuerung | 563.031-IT | 0x0000001F | |
OPUS BRiDGE 1 Kanal Universaldimmer+ | 563.076 | 0x0000001E |
Beispiel: Artikel 563.010 0x 04 00 01 00 00 00 05 DD DD DD DD
Hinweis: Für eine einwandfreie Funktion muss das OPUS ConfigTool in Version 1.9.1 oder neuer verwendet werden. Andere Gegenstellen werden ebenfalls unterstützt, sofern diese die von OPUS BRiDGE übertragenen Daten korrekt auswerten können.
